项目简介：
花椒坡水电站项目位于云南省迪庆藏族自治州香格里拉县南部金沙江北岸一级支流硕多岗河刺激支流冲江河土官村河段，由香格里拉县中吉能源有限责任公司开发。项目装机为15MW(3*5MW)，年运行小时数为4,937小时，年发电量为74,050MWh，净上网电量为65,979MWh。
该站3台机组励磁系统均为我公司提供的HAVR-02型发电机励磁装置，此装置有如下特点：
采用32位DSP处理器TMS320F28335PGFA，主频150MHz
励磁PT和IF采用16位AD进行交流采样
快速FFT交流采样算法
仪表PT、系统PT、励磁电流36点12位AD同步采样
16位同步高速DA模拟输出
完整的PSS测试接口
40～77.5Hz的频率测量范围
脉冲调节范围：10～130(可控硅励磁系统)
脉宽调节精度：优于0.0036º(50Hz可控硅励磁系统)、0.036º(500Hz系统)
矩形波占空比可变范围：0%～100%
矩形波脉宽调节精度：优于0.01%
隔离的RS-232C通讯接口
SD卡扩展存储故障记录（包括录波图等）
调节器运算周期：3 ms/次
液晶显示单元，提供直观、全面的人机界面
工作温度：－40℃～＋75℃
励磁系统主要试验：
1、励磁进相试验；
2、励磁建模试验；
3、励磁系统PSS试验。
本站与2016年5月31日完成所有试验，各项指标良好，均满足设计及国标要求。

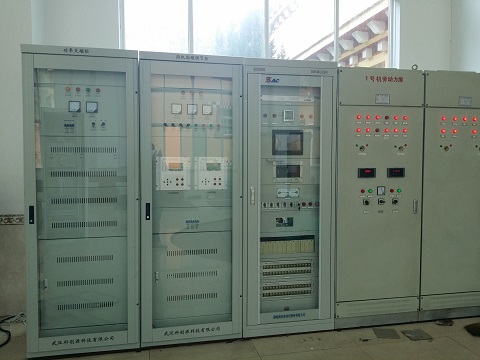

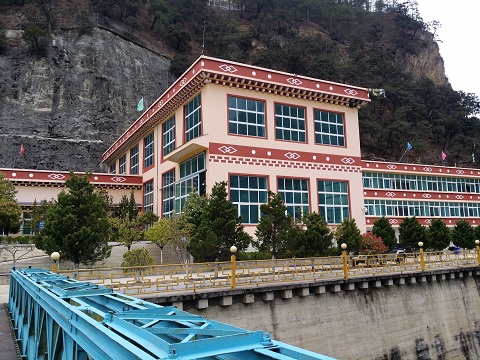

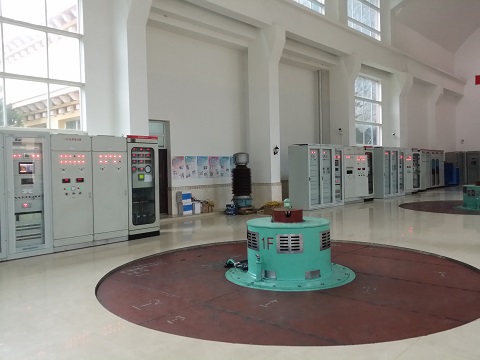

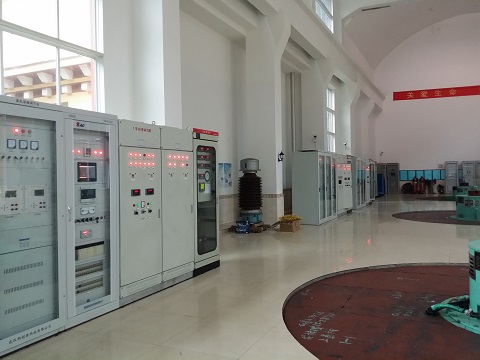

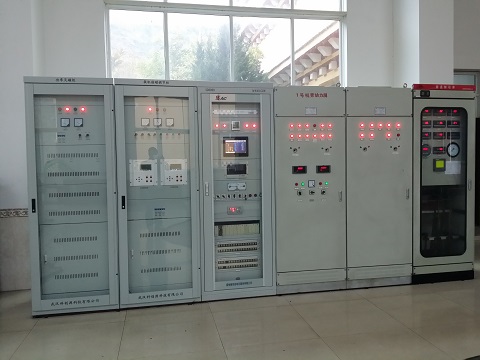

现场运行图片：
