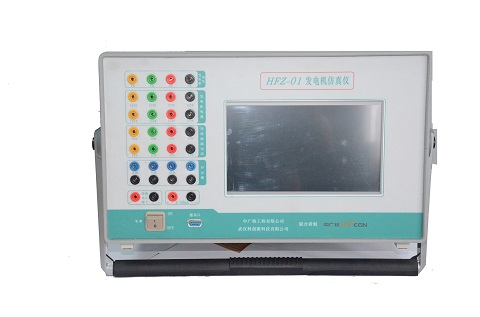

发电机励磁仿真系统

HFZ-01发电机励磁仿真系统概述
        发电机励磁系统是发电机组重要的实时在线控制核心设备，其性能指标及功能直接影响发电机机组及电网的安全可靠运行，所以一直受到用户及电网相关主管部门重点关注。随着微机技术在的励磁系统中的普及应用，励磁系统各项功能及性能指标越来越不透明，虽然一些区域主管技术部门对相关设备厂家送检装置的模型等进行了严格的标准比对检测，但由于每套设备在实际投运时检测试验不完全（某些试验属于破坏性试验，存在不安全因数），导致实际投入运行的励磁系统的安全可靠性低，特殊功能的技术指标不达标，当电网、发电机出现非正常事故状态时，励磁系统存在的缺陷及指标不达标将无法保证发电机及电网的安全及稳定（某集团公司排查下属600余台机组励磁设备，设备良好率为0）。
        基于上述行业现状，结合我公司从事20余年励磁设备研制生产工程经验，我公司与国内某核电工程公司联合研制了HFZ-01型发电机励磁仿真系统，用于停机状态下全面排查励磁系统的各种隐患。该系统填补了国内励磁系统测试领域的空白，革命性的改变了以往发电机组检修后励磁系统盲起的现状，使励磁系统由开机前的未知到可知、可控的，实现励磁系统零故障零隐患启动，避免励磁系统带隐患运行，全面提高发电机及电网的安全可靠运行。

HFZ-01发电机励磁仿真系统的作用
   安全效益
        对发电机重要设备励磁系统进行全面检测，消除安全隐患，提高发电机组合电网运行的安全、稳定；
         消除特殊试验项目对电网、发电机及励磁设备可能产生的设备安全危害；
         消除特殊试验项目可能产生的人员安全危害
   经济效益
         节约运维成本：提高发电机组检修运维效率；缩短发电机组启动测试时间，节约成本，增加发电收益。
         提高发电机组运行效率：实现励磁系统在发电机停机状态下全方位的静态、空载、并网试验、全面排查励磁系统隐    患，听歌发电机组运行效率；针对励磁系统无损检测，及时消除设备缺陷和故障，延长励磁装置安全可靠使用寿命。
         培养专业的励磁系统技术人员：为励磁系统调试、维护人员提供一个方便的试验平台，培养更加专业的励磁系统技     术人员。

HFZ-01发电机励磁仿真系统适用范围
HFZ-01发电机仿真仪内置励磁机和发电机数学模型所适应的励磁系统，适于三机励磁、两机一变无刷励磁、自并激静止励磁发电机组励磁系统，包括：
  1、三机励磁系统：
        输入励磁电压：               0V～300V DC
        输出发电机交流电压：         0V～150V AC
        输出发电机电流：                    0A～5A  AC
        输出交流励磁电流：            0A～2.5A  AC
        输出直流励磁电流：            4～20mA
  2、两机交流励磁系统：
        输入励磁电压：               0V～300V DC
        输出发电机交流电压：         0V～150V AC
        输出发电机电流：                    0A～5A  AC
        输出交流励磁电流：            0A～2.5A  AC
        输出直流励磁电流：            4～20mA
  3、自并激励磁系统：
        输入励磁电压：               0V～500V DC
        输出发电机交流电压：         0V～150V AC
        输出发电机电流：                    0A～5A  AC
        输出交流励磁电流：            0A～2.5A  AC
        输出直流励磁电流：            4～20mA

HFZ-01发电机励磁仿真基本功能
       发电机静态时励磁系统零起升压试验
       发电机静态时励磁系统阶跃试验
       发电机静态时励磁系统V/F试验
       发电机静态时励磁系统双套切换试验
       发电机静态时励磁系统手动/自动切换试验
       发电机静态时励磁系统短路升流试验
       发电机静态时励磁系统并网带负荷试验
       内置励磁机和发电机数学模型
       测试状态输出3路电压和6路电流满足状态测量校准
       测试状态电压、电流幅值、频率、相位可调
       控制参数的存储、修改采用了智能防误改或篡改技术
       开关量的输入、输出，进行了严格的电气隔离
       完善短路、过流、过温保护，蜂鸣器报警

仿真系统主要性能
        采用32位DSP处理器TMS320F28335PGFA，主频150MHz
        采样Altera Cycion III EP3C10E144 FPGA
        16位AD进行交流采样
        快速FFT交流采样算法
        16位高速DA输出
        高保真线性功放
        软件算法输出高质量正弦波
        30～75Hz的频率输出范围
        隔离的RS-232C通讯接口
        调节器运算周期：3 ms/次
        故障信号定位、显示
        开环测试状态提供1路三相电压、4路三相电流、1路4-20mA信号
        液晶显示单元，提供直观、全面的人机界面
        便携式设计
        工作温度：－25℃～＋60℃

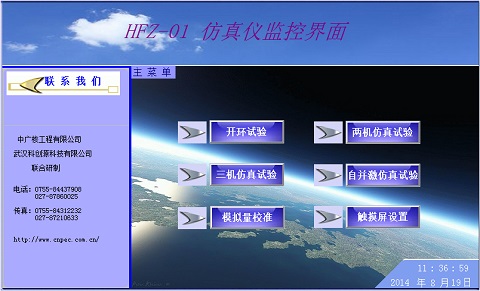

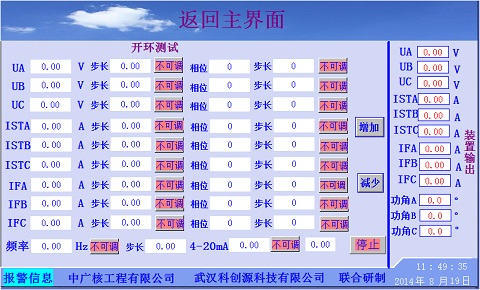

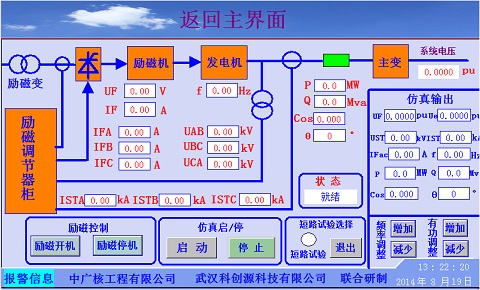

仿真系统界面
